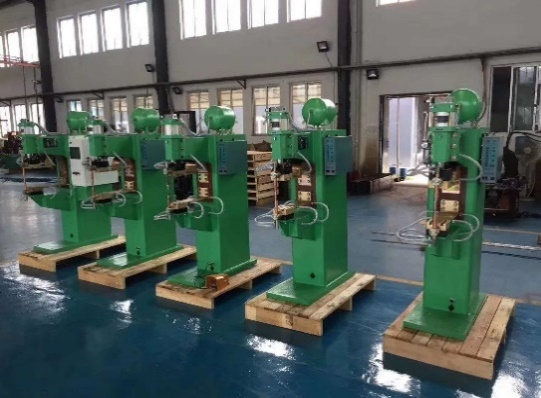

中频座点电阻焊

焊机型号技术参数	单位	D(T)N-100	D(T)N-160	D(T)N-200	备注
额定容量	KVA	100	160	200
额定输入电压	V	1~380	1~380	1~380
连续功率100%负载持续率时	KVA	44.7	102	102
50%负载持续率下功率	KVA	63	71.6	71.6
20%负载持续率下功率	KVA	100	160	200
次级最大短路电流	KA	25	32	38	最低值
电极臂伸出长度	mm	500	500	500	根据用户要求变动
电极臂的间距	mm	300	325	325	根据用户要求变动
上电极臂工作行程	mm	60	60	60
最大电极压力	Ｎ	6100	10000	10000	根据用户要求变动
气源压力	Mpa	0.5~0.6	0.5~0.6	0.5~0.6	根据用户要求变动
冷却水流量	l/min	10	10	10
焊接能力	mm	5+5	6+6	6+6
变压器耐热等级	/	F			标准焊接规范而定
产品质量	kg	860
外形尺寸	mm	1240×480×1400
项目	技术指标
电源	３Φ３８０Ｖ±１０％，５０/６０Hz±１％
工作环境	温度0~45℃（不结冰）；湿度≦６５％（无露珠）无强磁场；无剧烈振动和冲击；无腐蚀气体和导电尘埃
输出电压	PAM输出　单相５００Ｖ
输出电流	依控制不同而不同
恒电流控制方式	当次级阻抗变化±１５％时、输出电流变化≦２％
动作输出	4组动作输出时、容量DC２４Ｖ/１５０mA
功耗	≦２５Ｗ
